Torre de tipo cintura

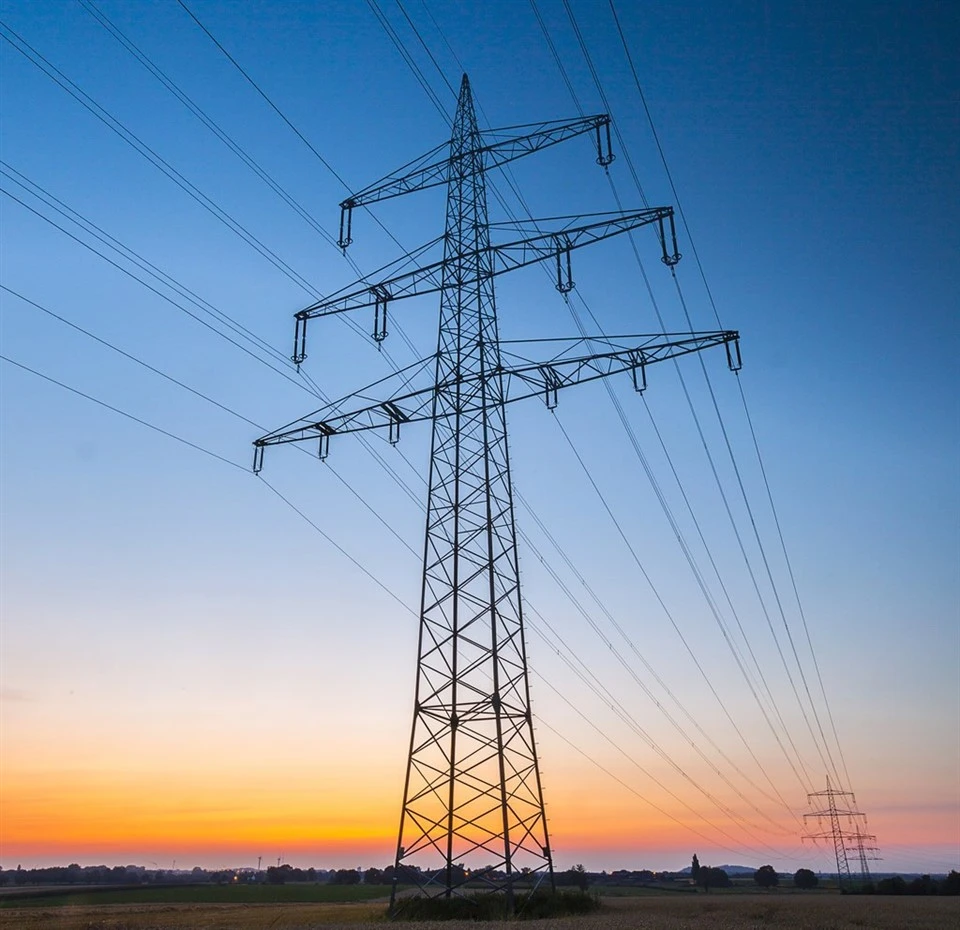

Las torres de tipo cintura son un tipo común de torre de acero de pie - de pie utilizada en líneas de transmisión de potencia.

Envíeconsulta

Características

Las torres de tipo cintura son un tipo común de torre de acero de pie - de pie utilizada en líneas de transmisión de potencia. Llamados por su pronunciada estructura de "cintura" en el medio de la torre, son estructuras de soporte cruciales en proyectos de transmisión de potencia, que se utilizan principalmente para suspender conductores, cables terrestres y equipos auxiliares para altos - y ultra -} -} líneas de transmisión de voltaje.

Producto	Torre tipo cintura
Forma	enrejado
Material	Normalmente Q345b/A572, resistencia al rendimiento mínimo mayor o igual a 345 N/mm² Q235B/A36, resistencia al rendimiento mínimo mayor o igual a 235 N/mm². O Q420 Q460 ASTM A572 GR65, GR50, SS400
Voltaje eléctrico	10kV, 11kV, 32kV, 33kV, 35kV, 65kV, 66kV, 90kV, 92kV, 110kV, 115kV, 132kV, 220kV, 230kV, 300KV 320KV, 330KV, 345KV, 380KV, 400KV 500KV, 750KV, 765KV, 765KV, 765KV 800KV, 850KV, 1000KV
Tratamiento superficial	Hot Dip galvanizado después de ASTM A 123, BS729 o como se requiere el cliente.
Conexión	conexión de perno
Estándar	ISO 9001: 2008
Altura	por debajo de 60 metros
Tratamiento superficial	galvanización y color pintado
Estándar de soldadura	AWS (American Welding Society) D 1.1
Proceso de producción	Prueba de materia prima → Corte → soldadura → perforación de agujeros → dimensión Verificar → ensamblar de muestra → limpieza de superficie → galvanización o recubrimiento en polvo, pintura → recalibración → paquetes
Paquetes	Empaque con papel de plástico, caja de acero o de acuerdo con la solicitud del cliente.

Características del núcleo

Forma estructural

Una torre en forma de cintura típica - se caracteriza por un área de sección - significativamente reducida - en el medio de la torre (aproximadamente 1/3 a 2/3 de la altura), formando una estructura de "cintura". Este diseño optimiza la distribución de la fuerza ajustando la sección Cross - de la torre, asegurando la fuerza general al tiempo que reduce el consumo de material.

Arreglo de conductor

Comúnmente utilizado para el circuito dual - o múltiples -} líneas de transmisión del circuito (es decir, múltiples conjuntos de conductores suspendidos de la misma torre), los conductores se pueden disputar horizontalmente o en un patrón triangular. El diseño de la cintura cónica ayuda a coordinar el espacio entre los conductores en diferentes circuitos, evitando las distancias de seguridad eléctrica.

Optimización de la fuerza

La sección de la cruz reducida - de la cintura reduce la presión lateral de las cargas de viento en la torre. Simultáneamente, ajustando el momento de inercia de la sección, equilibra el momento de flexión y la distribución de la fuerza de corte dentro de la torre, mejorando la estabilidad estructural.

Ventajas de diseño

Económico

La estructura cónica reduce el uso del acero, el peso de la torre y los costos de fabricación, lo que lo hace particularmente adecuado para proyectos de transmisión de potencia de distancia largos -.

Adaptabilidad

Adecuado para terreno moderado, como terrenos planos y colinas, con requisitos moderados de capacidad de carga y baja dificultad de construcción.

Rendimiento eléctrico

El espaciado de conductores optimizado reduce la interferencia electromagnética y las pérdidas de corona, cumpliendo con los requisitos eléctricos de alto - voltaje/ultra - alta - líneas de voltaje.
